problème capteur béquille +curiosité faisceau ??

bonjour,

après avoir résolu mon soucis d'échappement et heureux de vouloir aller l'essayer après 2 ans d'arrêt, elle a décidé de me faire un caprice électrique... j'en peux plus franchement

passage en 1ère--> elle cale
essai de démarrage en prise --> rien de se passe

je cherche donc autour du capteur et je finit par enlever le cache gauche et la surprise : il y a déjà eu un vilain bricolage comme je les déteste

quelqu'un aurait une photo de ce à quoi cela doit ressembler d'origine ? est-ce qu'il manque quelque chose ? ai-je un moyen de tricher en plus de ce bidouillage ?

merci d'avance, je suis désespéré

PS : qu'est ce que le boitier numéroté 481699 à droite ? a priori inexistant sur d'autres ?

Ah oui, pas top !
c'est le cablage du capteur ?


Peut etre a t il été ajouté ? les modèles avant 1988 n'en avaient pas.
le capteur lui meme est facile a controler, en position sortie pas de courant qui passe.

tu peux toujours le débrancher pour tester mais ne roule jamais sans ce capteur, c'est très dangereux !

c'est un 1991 donc monté d'origine !

il doit manquer quelque chose non ? c'est quoi le boitier a gauche qui est débranché? car un pont a été fait sur la prise ainsi qu'un raccord "dégueulasse"..... j'aimerai remettre tout cela bien d'origine mais j'aimerai voir une photo de ce que cela donne d'origine :/

Outch... pas joli. En fin d'apres-midi, je prend en photo mon maxou de 1992, Logiquement, même branchement électrique.

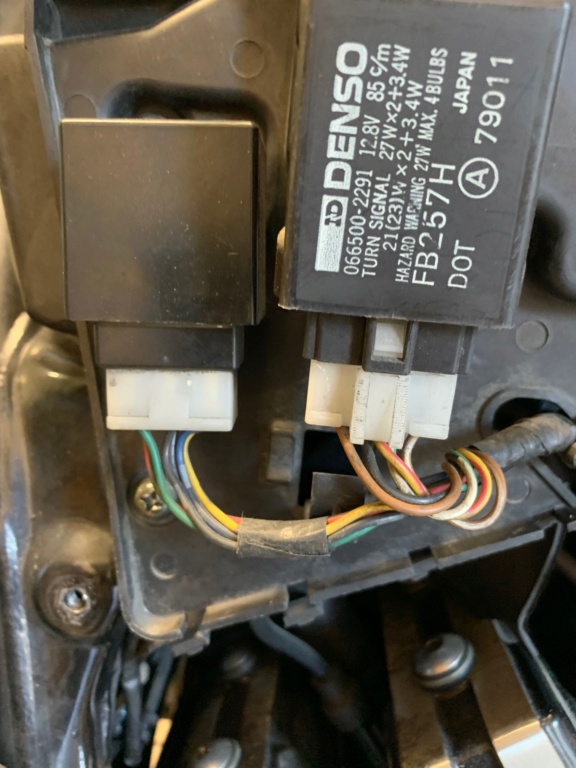

Voici mon branchement électrique d'origine. je n'ai pas de boitier référencé 481699. Le fameux boitier de gauche débranché est HS et remplacé par ce montage ?
Quoi qu'il en soit, s'il le premier boitier est HS, le 481699 le semble aussi... donc tu as un autre probleme en amont

Pour t'aider
https://www.pieces-yam.com/yamaha-moto/1200-MOTO/1991/VMAX/V-MAX12/PARTIE-ELECTRIQUE-2/39_3942-3942/B47/0/8191

Merci beaucoup pour ces photos !!!

Du coup si des experts peuvent éclairer nos lumières sur ce 3ème boitier que j'ai par rapport à chabal92 ???

UP ! au secours

Où partent les fils qui sortent de ce boitier.. ?

pas encore été voir, je cumule deux travail, c'est pour ça que c'est galère ! je n'ai pas vraiment le temps de chercher en ce moment, c'est pour cela que j'essaye de trouver la solution par une entraide... c'est déjà bizarre que j'ai ce boitier que je trouve pas sur les vues éclatées ??? et pourtant le faisceau à l'air d'origine

Vu que ca a l’air exotique, Il nous faut plus d’infos, donc la destination des fils aidera beaucoup ;)

Moi aussi j ai un troisième boitier. C est celui de mon alarme. J ai une alarme qui a été montée en 1994 à la livraison de la moto. Elle marche parfaitement bien. Je dois faire une manip pour la désactiver avec les commodos de clignos et de phare. Elle coupe l arrivée d essence. Donc se troisième boitier est repiqué sur les 2 autres. Sur le relais de la pompe à essence et sur le relais de clignotants.
